特高頻局放在線監測裝置

技術參數

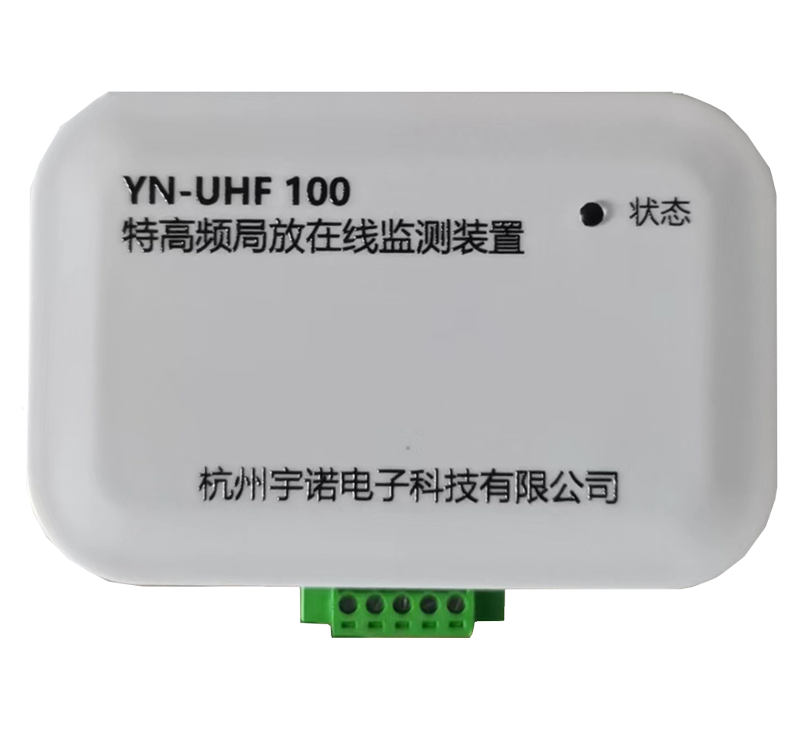

特高頻局放在線監測裝置

1產品介紹

針對開關柜局放檢測，還處于傳統的周期性人工巡檢或停電試驗階段，實時監測手段較少，運行狀態不能隨時掌握，監測工作被動，無時無刻不存在安全隱患的痛點。

我公司推出的特高頻局放監測終端，完美的替代人工巡檢的弊端，可以對開關柜的設備絕緣情況進行實時在線監測，實時精準了解開關柜的安全狀態。增加電網的供電安全可靠性，同時也為智能電網的建設起到積極的促進作用。

2監測原理

特高頻檢測法的基本原理就是通過使用特高頻傳感器來對電力設備中局部放電時產生的特高頻電磁波信號進行檢測。

由于電力設備的絕緣體絕緣強度很高，因此其具有很高的擊穿場強。因此當電力設備的絕緣體發生局部放電時，它的擊穿過程是十分迅速的，而且將會產生上升時間小于1ns的脈沖電流，同時能夠激發出電磁波，且該電磁波的頻率為GHz數量級，這就是特高頻（UHF）電磁波。

目前實驗已經證明，變壓器(油中放電脈沖的上升沿很陡，一般在1ns以內)、GIS內部局放等均能夠激發出很高頻率的電磁波，可達數GHz。通過天線傳感器接收局放過程輻射的UHF電磁波，實現局放的檢測。

局部放電產生的特高頻電磁波的頻率大概在300MHz到3GHz之間。

3產品功能

※實時數據監測

裝置上電后一直采集，主機隨時獲取當前數據，實時監測開關柜狀態。

※自動報警功能

當監測到異常數據和大幅度變化時，系統會報警信息及時提醒運維人員，提前預防潛在的設備故障。

※數據分析能力

支持手機APP及PC端后臺數據查看，并生成相應的數據報表、報警信息和趨勢圖等，輔助運維人員查看分析。

※系統拓展功能

可以根據現場實際情況需求，靈活增加局放監測終端。新增終端不影響已配置的終端，終端組網更加簡單便捷。

※無需斷電安裝

采用磁鐵吸附設計，直接吸附高壓開關柜表面，不影響配電房正常運行，方便現場布設或改造施工。

4產品參數

名稱	技術參數
UHF檢測帶寬	300~1500MHz
UHF檢測動態范圍	-70~10dBm
平均等效高度	≥10mm
供電方式	DC24V（其他電壓可定制）
通訊協議	MODBUS
尺寸	124mm6830mm
工作溫度	-40~85℃
